Комплектные трансформаторные подстанции модернизированные мощностью 250 и 400 кВ2[2546]А на напряжение 27,5 кВ
Общие сведения
Комплектные трансформаторные подстанции модернизированные мощностью 250 и 400 кВ·А на напряжение 27,5 кВ предназначены для электроснабжения линейных железнодорожных потребителей.
Структура условного обозначения
КТПМ-Х/27,5-Х У1:
КТП - комплектная трансформаторная подстанция;
М - модернизированная;
Х - номинальная мощность трансформатора, кВ·А;
27,5 - номинальное высшее напряжение, кВ;
Х - 1 - со сглаживающим контуром, 2 - без сглаживающего
контура;
У1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 45 до 45°С. Тип II по ГОСТ 15150-69. Требования техники безопасности по ГОСТ 12.2.007.4-75. КТПМ соответствуют требованиям ТУ 3185-637-01124276-96. ТУ 3185-637-01124276-96
Технические характеристики
Технические данные КТПМ приведены в таблице.
| Наименование параметра | Значение параметра для типоисполнений | |||
| КТПМ-400/27,5-1 | КТПМ-400/27,5-2 | КТПМ-250/27,5-1 | КТПМ-250/27,5-2 | |
| Номинальная мощность трансформатора, кВ·А | 400 | 250 | ||
| Номинальное напряжение, кВ: | 27,5 0,4 | |||
| Количество линий 0,4 кВ, на ток, А: | 1 1 4 | – 1 3 | ||
| Род тока | Трехфазный, 50 Гц | |||
| Масса, кг: | 2365 255 52,5 | 2360 255 52,5 | 2260 250 52,5 | 2 255 250 52,5 |
| Габаритные размеры, мм: | 1422 ? 2295 ? 3470 1210 ? 840 ? 2066 1800 ? 616 ? 640 | |||
Основное высоковольтное оборудование (трансформатор ТМЖ-250/35 или ТМЖ-400/35, предохранители ПКТ-35, ограничители перенапряжения ОПН-27,5 и сглаживающие контуры СК-6) размещаются на металлической раме (блок трансформатора). Блок трансформатора, а также шкаф аппаратуры устанавливаются на двух Т-образных железобетонных стойках типа АС-2-25. Кроме указанного оборудования завод-изготовитель поставляет комплектно: двухполюсный разъединитель РДЗ-1-35/1000 и привод ПР-09-2Б, которые устанавливаются на опоре контактной сети. Электрические соединения между разъединителем и блоком трансформатора выполняются проводом А-35 (в комплект поставки подстанции не входит). Электрические соединения между вторичной обмоткой трансформатора и аппаратурой шкафа выполняются изолированными проводами, поставляемыми комплектно со шкафом. В блоке трансформатора предусмотрены два вывода из металлического круглого прутка Ж 12 мм для присоединения подстанции при помощи соединительных заземляющих зажимов к контуру заземления. Подстанция оснащена блокировочным устройством, не допускающим: отключение высоковольтного разъединителя при включенном положении выключателя ввода;
включение выключателя ввода при отключенном положении высоковольтного разъединителя. Указанная блокировка осуществляется при помощи двух замков механической блокировки с одним общим ключом. Один замок устанавливается на приводе разъединителя, другой - на рукоятке выключателя. В шкафу аппаратуры для исключения случайного прикосновения персонала к токоведущим шинам 0,4 кВ установлено защитное ограждение, которое соединено с выключателем ввода низкого напряжения. Подстанция имеет следующие виды защит. На стороне высшего напряжения: от атмосферных и коммутационных перенапряжений;
от КЗ трансформатора. На стороне низшего напряжения: от перегрузок и КЗ;
от перенапряжений. Электрическая принципиальная схема КТПМ приведена на рисунке.

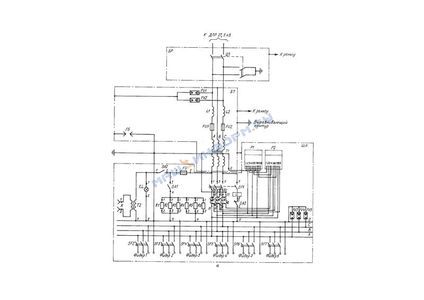

Электрическая принципиальная схема КТПМ: а - с выравнивающим контуром;
БР - блок разъединителей;
БТ - блок трансформатора;
ША - шкаф аппаратуры;
QS - разъединитель;
FV1-FV5 - ограничители перенапряжений;
L1, L2 - сглаживающие контуры;
FU1, FU2 - предохранители;
Т1, Т2 - трансформаторы;
FU - плавкая вставка;
EL - лампа;
F5 - искровой промежуток;
R1-R6 - резисторы;
P1, P2 - электрические счетчики;
ТА1-ТА3 - трансформаторы тока;
SA1-SA3 - переключатели;
SF1-SF7 - автоматические выключатели;

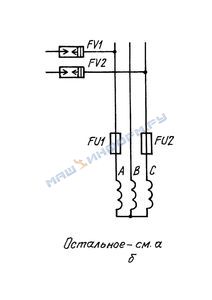

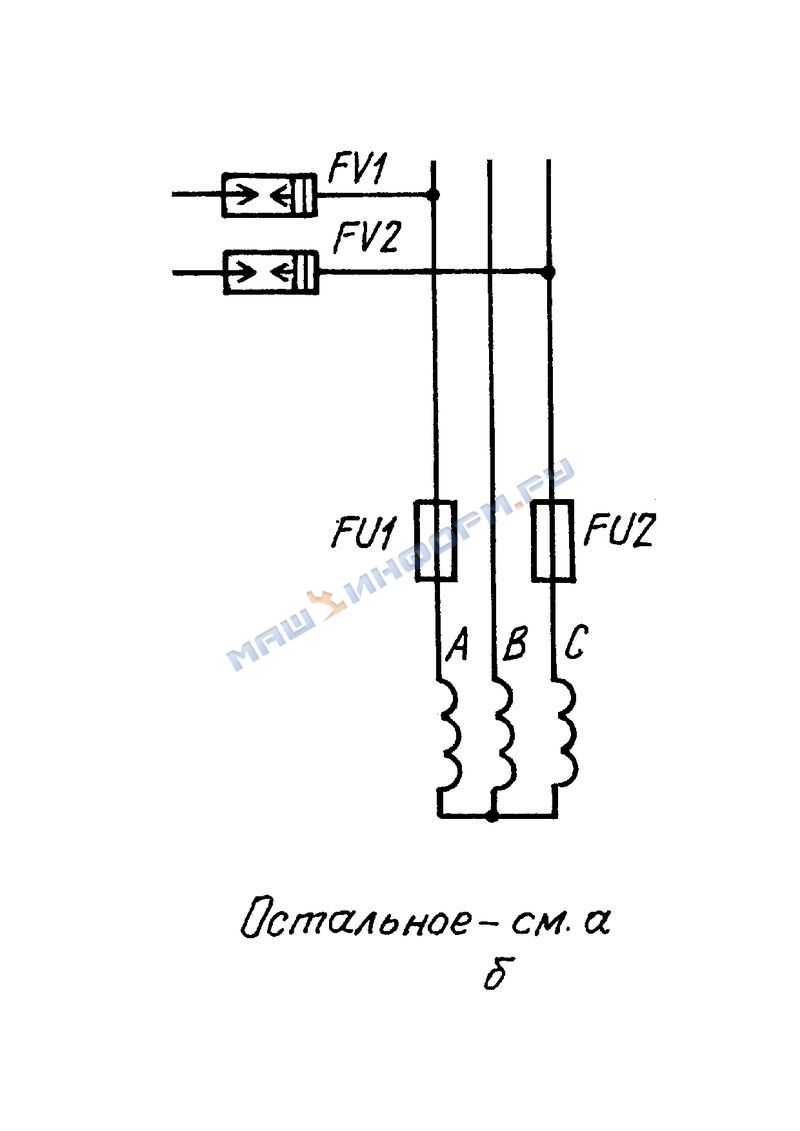

Х - розетка б - без выравнивающего контура Т В комплект поставки входят: блок трансформатора, блок разъединителей, шкаф аппаратуры, привод, площадка и эксплуатационная документация.
